Dit meetsysteem is nieuw. Het wordt gebruikt om groepen te lokaliseren in gebouw gebonden laagspanningsinstallaties met een aansluitspanning van 230-400V-50Hz. Zonder de groepen aan en uit te schakelen kan vastgesteld worden op welke groep een bepaald aansluitpunt aangesloten zit zonder dat de gebruiker van het pand hierbij lastig gevallen wordt.
Het systeem bestaat uit 2 pulsers en 1 tracer en werkt op basis van stroomafname. De Pulser is een ohmse belasting van 55 Watt die een stroom met een uniek gedrag uit het net ontrekt. Deze unieke stroom is alleen door de tracer te vinden. Beide pulsers hebben ieder een afzonderlijk stroomgedrag waardoor het mogelijk is om van 2 aansluitpunten te bepalen op welke groep ze aangesloten zitten.

Een goede groepenverklaring,

                  de basis voor je inspectie

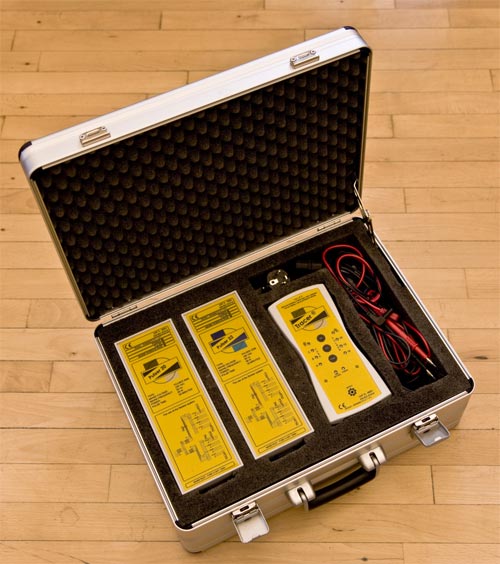

Het complete groepenzoekersysteem bestaat uit de volgende onderdelen:

1 x Pulser 20, inclusief netsnoer Schuko – IEC C13
1 x Pulser 22, inclusief netsnoer Schuko – IEC C13
1 x Tracer (inclusief 1 set van 4 1.5V AA penlite batterijen)
1 x set veiligheidsmeetsnoeren CAT III – 600V / 10A of hoger, bestaande uit 1 rood en 1 zwart meetsnoer met aan de ene zijde meetpennen en aan de andere zijde een 4 mm veiligheidsstekker
1 x Syncer
1 x aansluitkabel M12 8 polig afgeschermd male/female
1 x Probe
1 x opbergkoffer voor alle onderdelen van de groepenzoekerset

  Pulser20 / Pulser 22

  Tabel 1: Technische specificaties Pulser
  Afmetingen: 255x91x80 mm (lxbxh)
  Gewicht: Ca. 0.95 kg
  Elektrische aansluiting: Gezekerde IEC C14 netentree
  Voedingsspanning: 230V~ / 50Hz
  Maximale piekstroom: 3,1 A
  Opgenomen vermogen: 55 W
  Zekering: 3,15AT (reservezekering in zekeringhouder bijgesloten)
  EN-IEC 61010 categorieindeling: CAT II – 300V
  IP classificatie: IP40
  Omgevingstemperatuur: -20…40°C
  Luchtvochtigheid: < 80%, non condensing

Tracer

Tabel 2: Technische specificaties Tracer
Afmetingen: 224x112x39 mm (lxbxh)
Gewicht: Ca. 0.48 kg (incl. set alkaline batterijen)
Aansluitingen:
2 x 4 mm testbussen voor direct contact metingen
1 x M12 8 polige interface voor externe devices
Voeding:
4 x 1.5V AA batterij (compatible met gangbare NiCd of NiMh oplaadbare AA batterijen, op te laden buiten het apparaat)
Zekering: 2 x Bussmann KTK 1/10 zekering 600Vac / 100mA / 100kA interrupt rating multimeter zekeringen ingebouwd ten behoeve van direct contact metingen
Galvanische scheiding direct contactmetingen: 3,75 kVrms / 1 minuut
EN-IEC 61010 categorieindeling: CAT III – 600V
IP classificatie: IP40 (met uitzondering van connectoren)
Omgevingstemperatuur: -20…40°C
Luchtvochtigheid: < 80%, non condensing

Syncer

Tabel 3: Technische specificaties Syncer
Afmetingen: 100x50x77 mm (lxbxh)
Gewicht: Ca. 0.14 kg
Aansluitingen: 1 x M12 8 polige interface voor verbinding met Tracer
Voedingsspanning: 230V~ / 50Hz
Opgenomen vermogen: 2 W
EN-IEC 61010 categorieindeling: CAT II – 300V (voedingszijde)
Galvanische scheiding: 3,75 kVrms / 1 minuut
IP classificatie: IP40
Omgevingstemperatuur: -20…40°C
Luchtvochtigheid: 80%, non condensing

Probe

Tabel 4: Technische specificaties Probe
Afmetingen: Dia 20 x 205 mm (excl. kabel en M12 connector)
Gewicht: Ca. 0.10 kg
Aansluitingen: 1 x M12 8 polige connector voor verbinding met Tracer
IP classificatie: IP40
Omgevingstemperatuur: -20…40°C
Luchtvochtigheid: < 80%, non condensing

Dit product wordt geproduceerd door BSA B.V. een gelieerd bedrijf aan EMS B.V.

Dit product wordt gedistribueerd door MapTools: MapTools BV

Voor demonstratie en verkoop:

MapTools B.V.
Dhr. M. Nijsen
Middelweg 10 C
6584 AH Molenhoek
Tel: +31 (0)24-348 32 25
